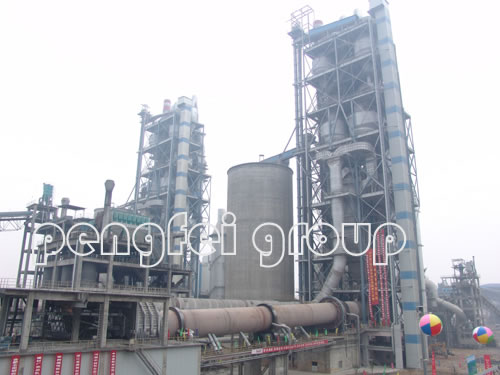

φ5.0×74m回轉窯
一、技術參數1、設備名稱：Y5074回轉窯
2、用 途：6000t/d干法水泥生產線
3、規 格：Φ5.0×74m（筒體內徑×長度）
4、型 式：單傳動、單液壓擋輪
5、窯 支 承：3檔
6、斜 度： 4%（正弦）
7、轉 速：主傳動： 0.35 ～4r/min
輔助傳動：7.58r/h
8、密封型式
窯頭：鋼片密封
窯尾：氣缸壓緊端面密封
9、窯頭冷卻：風冷
10、主傳動電機：
型 號：ZSN4-450-092
功 率：710 kW
電 壓：660V
轉 速：1000r/min
調速范圍：88.3～1000r/min
防護等級：IP54
絕緣等級：F級
冷卻方式：IC37
起動力矩：2.5倍
生產廠家：上海南洋電機廠
11、主減速機：
型 號：JH800C-SW306-28
中 心 距：1760
公稱速比：28/26.812
生產廠家：重慶齒輪箱有限責任公司
12、測速發電機
數 量：1套
型 號：ZYS-100A
功 率： 8 W
電 壓：100V
測速范圍：0～1000r/min
13、輔助傳動電機：
數 量：1套
型 號：Y250M-4
功 率：55 kW
電 壓：380V AC
轉 速：1480r/min
防護等級：IP44
絕緣等級：F
14、輔助傳動減速機：
數 量：1套
型 號：JH280C-SW301-45
中 心 距：620 mm
公稱速比：45/46.844
生產廠家：重慶齒輪箱有限責任公司
