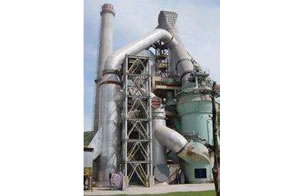

立式磨煤機
立式磨煤機適用于粉磨煙煤等中等硬度的物料，用于燃用煙煤的正壓直吹制粉系統，應用于電力、冶金、建材、化工等行業。該機除具有一般中速磨煤機單位電耗低，占地面積小、制粉系統簡單、噪音低、運行可靠等特點外，還具有粉碎比大、碾磨零件壽命長，物料適用范圍寬，高、低負荷時均有良好的適用性等獨特優點。磨煤機三個磨輥由旋轉的磨盤帶動進行碾磨作業。入磨物料經中心落煤管落在磨盤上后，由旋轉磨盤產生的離心力將其輸送至碾磨輥道上碾磨。碾磨壓力由彈簧或液壓加壓裝置產生，通過靜定的三點系統，碾磨力均勻地傳至三個磨輥，通過加壓系統壓力傳至基礎。煤粉的干燥和輸送利用熱風來進行。熱風通過噴嘴環均勻分布于磨盤四周，將經碾磨的物料干燥并輸送至磨機上部的分離器。物料的粗細粉在此分離，細粉排出磨機，粗粉重新返回磨內碾磨。物料中的一些不可破碎物可通過磨機下部的排碴口排出。磨煤機主要由基礎部，減速機，下架機，中架機，磨盤，磨輥，加壓裝置，分離器，正壓風密封裝置，蒸汽吹掃裝置等部件組成，還配有主電動機，潤滑油站，液壓站和密封風機等附屬設備，另備有慢速傳動裝置，安裝檢修專用工具，扶梯平臺，煤粉分配器，速斷閥等配套設備供用戶選用。磨煤機采用液壓加壓系統，在運行中即可對粉磨壓力進行調整，并具有更好的過鐵保護性能。在原標準型的基礎上增加了磨輥翻出裝置，并提高了磨體的抗爆能力
立式磨煤機型技術參數
| 技術參數單位規格 | HRM1300M | HRM1400M | HRM1500M | HRM1700M | HRM1900M | |
| 磨盤中(直)徑 | mm | Φ1300 | Φ1400 | Φ1500 | Φ1700 | Φ1900 |
| 產量 | T/H | 10-15 | 12-17 | 16-22 | 20-28 | 26-35 |
| 入磨物料粒度 | MM | 0-40 | 0-40 | 0-45 | 0-50 | 0-55 |
| 入磨物料水份 | % | <15 | <15 | <15 | <15 | <15 |
| 產品細度R0.08 | % | 8-12 | 8-12 | 8-12 | 8-12 | 8-12 |
| 產品水份 | % | <1 | <1 | <1 | <1 | <1 |
| 主電機功率 | KW | 200 | 200 | 280 | 315 | 400 |
| 入磨風溫 | ℃ | <450 | <450 | <450 | <450 | <450 |
| 出磨風溫 | ℃ | 80-95 | 80-95 | 80-95 | 80-95 | 80-95 |
| 出磨風量 | M3/H | ~40000 | ~45000 | 65000 | 80000 | 100000 |
| 設備重量 | T | 45 | 52 | 75 | 96 | 100 |
